Поточный анализатор серы СПЕКТРОСКАН UV-PAS

для анализа жидких фракций углеводородов, всех видов моторного топлива, и газообразных фракций продуктов нефтепереработки методом ультрафиолетовой флуоресценции

Назначение

Анализатор предназначен для измерений содержания общей серы в нефти и нефтепродуктах. Применяется для контроля и управления качеством технологического процесса на нефтеперерабатывающих и химических предприятиях. Может использоваться на установках по проведению гидроочистки дизельных топлив, бензинов, керосина и вакуумного газойля, установках поточного смешения дизельных топлив. Является полноценной заменой анализаторов зарубежного производства, таких как PAC Antek 6200S, PAC NSURE, Thermo Fisher SOLA II и других.

Описание

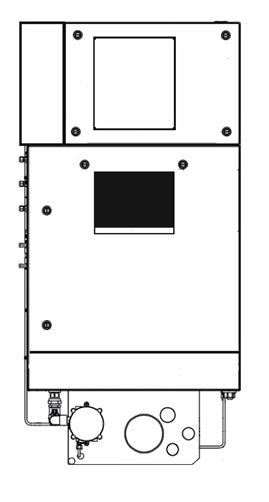

Конструктивно анализатор представляет собой моноблок, состоящий из отсеков пиролизной печи, измерительной ячейки и системы ввода проб.

Взрывозащита анализатора реализована на принципе продувки и избыточного давления по ГОСТ Р МЭК 60079. Блок продувки Х типа полностью автоматический с контролем давления и подачи питания в анализатор. Также предусмотрен байпасный режим блока продувки для проведения технического обслуживания анализатора с отключением продувки и открыванием двери корпуса без отключения питания.

Принцип действия анализатора основан на высокотемпературном разложении и окислении компонентов пробы в кварцевой пиролизной трубке (печи) в атмосфере, обогащенной кислородом, и последующем анализе образовавшихся продуктов. При высокой температуре и избытке кислорода соединения серы в нефтепродуктах количественно превращаются в двуокись серы (SО2). Продукты горения переносятся потоком газа-носителя по газовой магистрали в отсек с измерительной ячейкой. В качестве газа-носителя используется азот 99,9999% либо аргон 99.998%, в качестве газа-окислителя - кислород особой чистоты с объемной долей основного компонента не менее 99,98 %. В газовой магистрали присутствуют осушитель и фильтр твердых частиц, удаляющие из продуктов горения воду и сажу, которые мешают анализу.

Двуокись серы SO2 возбуждается ультрафиолетовым излучением с длиной волны ν1 до состояния SO2*. Возбужденные молекулы возвращаются в своё основное состояние SO2, испуская при этом излучение на определенной длине волны ν2, отличающейся от длины волны возбуждающего излучения.

Излучение ν2 попадает на входное окно фотоэлектронного умножителя (ФЭУ). Усиленный сигнал с ФЭУ преобразовывается в цифровой вид и направляется в персональный компьютер.

Зарегистрированный сигнал пропорционален содержанию серы в анализируемой пробе.

Система ввода проб имеет автоматическое управление и обеспечивает цикличное дозирование измеряемой пробы требуемого объема.

Метод измерения соответствует ГОСТ ISO 20846-2012.

Технические характеристики анализатора серы
