Разработан и производится в России |
Выпускается взамен СПЕКТРОСКАН МАКС-GV.
СПЕКТРОСКАН МАКС-GVM
Выпускается взамен СПЕКТРОСКАН МАКС-GV.
Спектрометр предназначен для определения содержаний элементов в диапазоне от Na до U в веществах, находящихся в твердом, порошкообразном, растворенном состояниях, а также нанесенных на поверхности или осажденных на фильтры.
Принцип действия рентгеновского спектрометра основан на облучении образца первичным излучением рентгеновской трубки, измерении интенсивности вторичного флуоресцентного излучения от образца на длинах волн, соответствующих определяемым элементам, и последующем расчете массовой доли этих элементов по предварительно построенной градуировочной характеристике, представляющей собой зависимость содержания определяемого элемента от измеренной интенсивности.
Вторичное флуоресцентное излучение разлагается в спектр с помощью кристалла-анализатора. Благодаря этому рентгенофлуоресцентный спектрометр обладает высокой разрешающей способностью, а значит, и возможностью точного анализа сложных многокомпонентных веществ.
Принцип действия рентгеновского спектрометра основан на облучении образца первичным излучением рентгеновской трубки, измерении интенсивности вторичного флуоресцентного излучения от образца на длинах волн, соответствующих определяемым элементам, и последующем расчете массовой доли этих элементов по предварительно построенной градуировочной характеристике, представляющей собой зависимость содержания определяемого элемента от измеренной интенсивности.
Вторичное флуоресцентное излучение разлагается в спектр с помощью кристалла-анализатора. Благодаря этому рентгенофлуоресцентный спектрометр обладает высокой разрешающей способностью, а значит, и возможностью точного анализа сложных многокомпонентных веществ.
Спектрометр является собственной разработкой НПО «СПЕКТРОН». Прибор изготавливается в Санкт-Петербурге преимущественно из отечественных компонентов
Возможности прибора для решения конкретной задачи требуют отдельного уточнения.

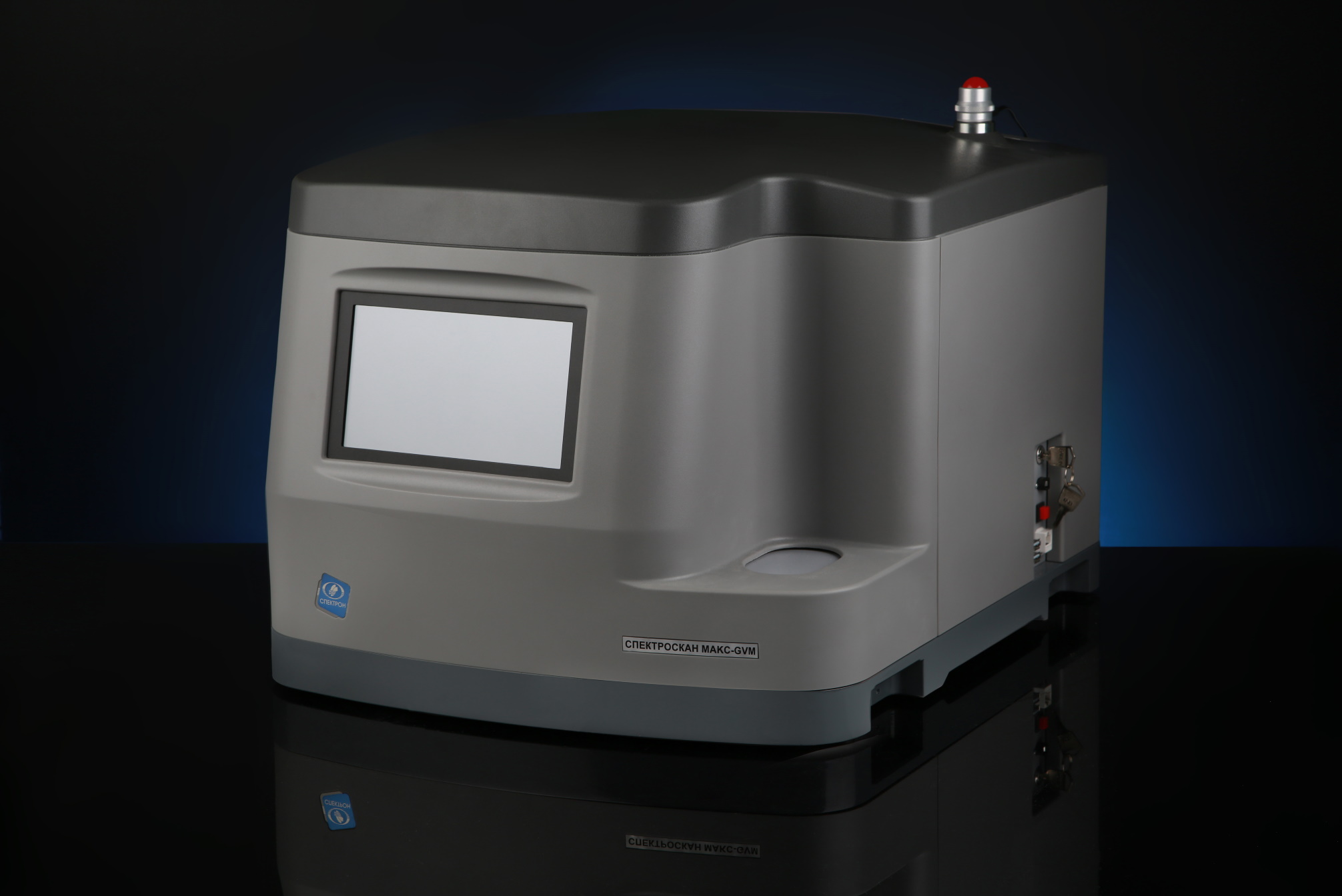

Спектрометр представляет собой настольный прибор с управлением от встроенного или внешнего компьютера.
* - поставляется по отдельному заказу

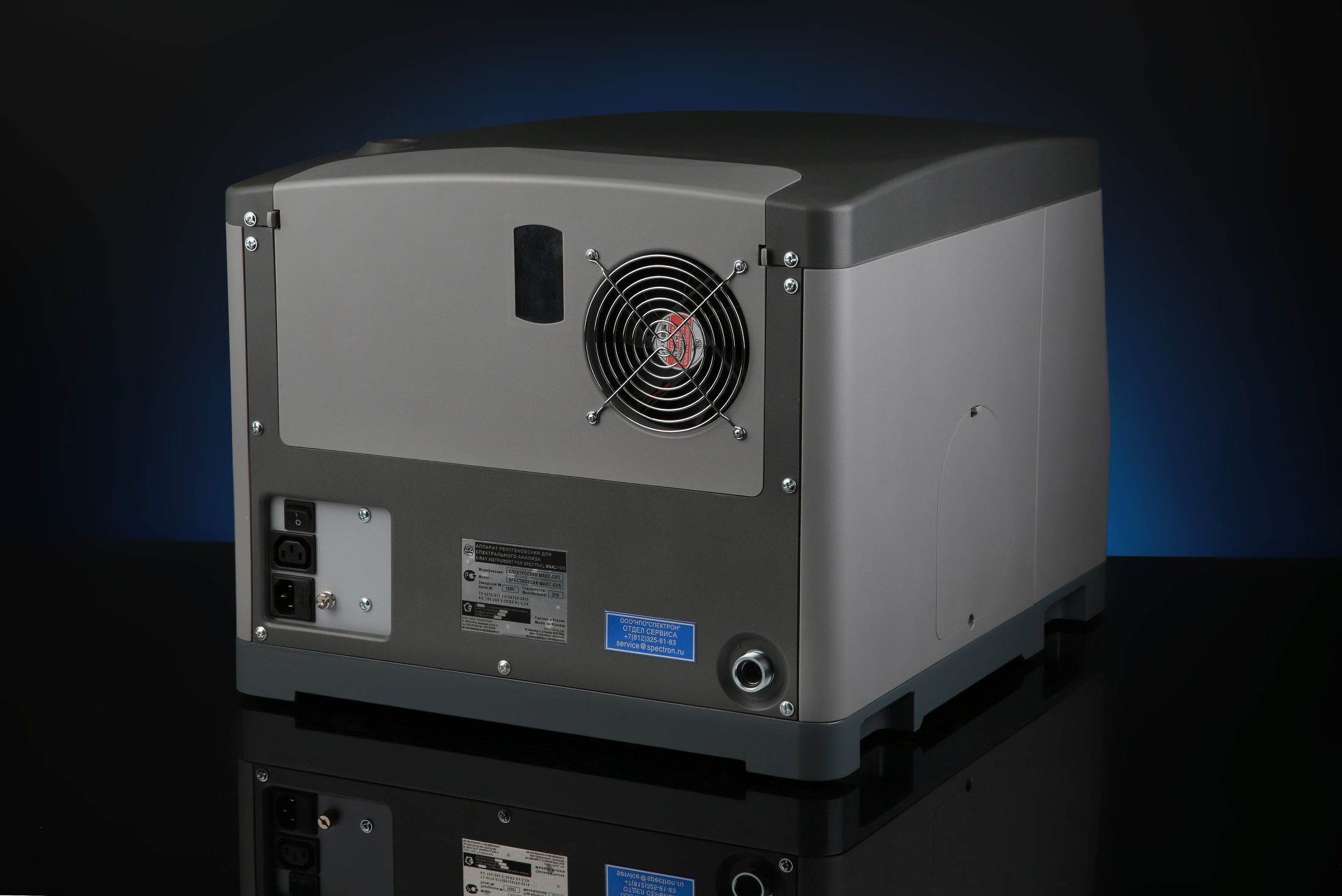

Конструктивно спектрометр состоит из двух блоков: спектрометрического блока со встроенной системой водяного охлаждения и блока вакуумного насоса.
Спектрометрический блок оснащен рентгеновской трубкой мощностью 160 Вт с боковым выходом излучения, гониометром, находящимся в вакуумированном объеме, четырьмя автоматически сменяемыми кристаллами-анализаторами, двухкамерным детектором излучения, автоматизированным многопозиционным пробозагрузочным устройством.
|
АНАЛИТИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Диапазон определяемых элементов |
от Na до U |
|
Пределы обнаружения, L |
Na: 0,1% |
|
|
Mg: 0,02% |
|
|
от Al до P: 0,0005 - 0,003% |
|
|
от S до U: 0,0001 - 0,0005% |
|
Диапазон определяемых содержаний |
от 3L до 100% |
|
Энергетическое разрешение |
9 эВ (Si Kα), 90 эВ (Fe Kα) |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Напряжение на аноде рентгеновской трубки |
40 кВ |
|
Мощность рентгеновской трубки |
160 Вт |
|
Материал анода рентгеновской трубки |
Pd |
|
Способ выделения линий спектра |
дифракция на кристалле |
|
Рентгенооптическая схема |
по Иогансону |
|
Кристаллы-анализаторы |
LiF(200), C(002), PET, KAP (RbAP) |
|
Тип детектора: |
пропорциональный счетчик / кремниевый дрейфовый детектор (SDD)* |
|
Пробозагрузочное устройство |
автоматическое на 10 образцов |
|
|
2 образца с вращением |
|
Питание |
220 В, 50 Гц, |
|
Потребляемая мощность от сети 220 В |
850 Вт |
|
Программное обеспечение |
|
|
Интерфейс с PC |
встроенный компьютер с сенсорным экраном и разъемом Ethernet, подключение к внешнему компьютеру через RS232 |
|
Не требует расходных газов |
|
|
Замкнутый цикл охлаждения (не требуется подвод воды) |
|
* - поставляется по отдельному заказу
Спектрометр позволяет определять все элементы от натрия до урана в одном образце.
Спектрометр настольный, размещается на письменном столе. Не требует подключения к водопроводу и подвода газа. Система охлаждения встроена в корпус прибора.
Измерительный тракт, для улучшения аналитических характеристик спектрометра, находится в вакууме, но анализируемый образец остается на воздухе, что позволяет анализировать жидкие и порошковые пробы без дополнительных усилий.
Сканирование по спектру и высокая разрешающая способность кристаллов-анализаторов исключают наложение близких спектральных линий разных элементов и необходимость их математического разделения, позволяют правильно учитывать фон. Всё это увеличивает точность и достоверность анализов.
Автоматическое пробозагрузочное устройство на 10 проб имеет 2 гнезда с вращением для повышения представительности анализа неоднородных образцов и позволяет до минимума сократить действия оператора в процессе измерений.
Спектрометр поставляется с необходимым методическим обеспечением, расходными материалами и дополнительным оборудованием для подготовки проб в виде комплекса, позволяющего решать поставленную аналитическую задачу.
Спектрометр освобожден от радиационного контроля и учета, что подтверждено экспертным заключением НИИ радиационной гигиены им. профессора П.В. Рамзаева.
Спектрометр настольный, размещается на письменном столе. Не требует подключения к водопроводу и подвода газа. Система охлаждения встроена в корпус прибора.
Измерительный тракт, для улучшения аналитических характеристик спектрометра, находится в вакууме, но анализируемый образец остается на воздухе, что позволяет анализировать жидкие и порошковые пробы без дополнительных усилий.
Сканирование по спектру и высокая разрешающая способность кристаллов-анализаторов исключают наложение близких спектральных линий разных элементов и необходимость их математического разделения, позволяют правильно учитывать фон. Всё это увеличивает точность и достоверность анализов.
Автоматическое пробозагрузочное устройство на 10 проб имеет 2 гнезда с вращением для повышения представительности анализа неоднородных образцов и позволяет до минимума сократить действия оператора в процессе измерений.
Спектрометр поставляется с необходимым методическим обеспечением, расходными материалами и дополнительным оборудованием для подготовки проб в виде комплекса, позволяющего решать поставленную аналитическую задачу.
Спектрометр освобожден от радиационного контроля и учета, что подтверждено экспертным заключением НИИ радиационной гигиены им. профессора П.В. Рамзаева.
Название
Название
Сертификат об утверждении типа МАКС-GVM в РФ от 31.05.2024.pdf
Экспертное заключение по радиационной безопасности GVM от 16.04.2019.pdf
Декларация о соответствии ТР ТС 004 до 30.08.2026_МАКС-GVM.pdf
Декларация о соответствии ТР ТС 020 до 06.03.2028_МАКС-GVM.pdf
Добровольный сертификат соответствия до 12.02.2030_МАКС-GVM.pdf
Спектрометр СПЕКТРОСКАН МАКС-GVM является наиболее универсальным прибором из линейки разработок НПО «СПЕКТРОН». Практически все аналитические задачи решаются с его помощью. С полным списком решаемых задач можно ознакомиться в разделе «Решаемые задачи».
