Разработан и производится в России |
Реализует арбитражные методы определения массовой доли хлорорганических соединений в нефти и содержания серы в автомобильном топливе.

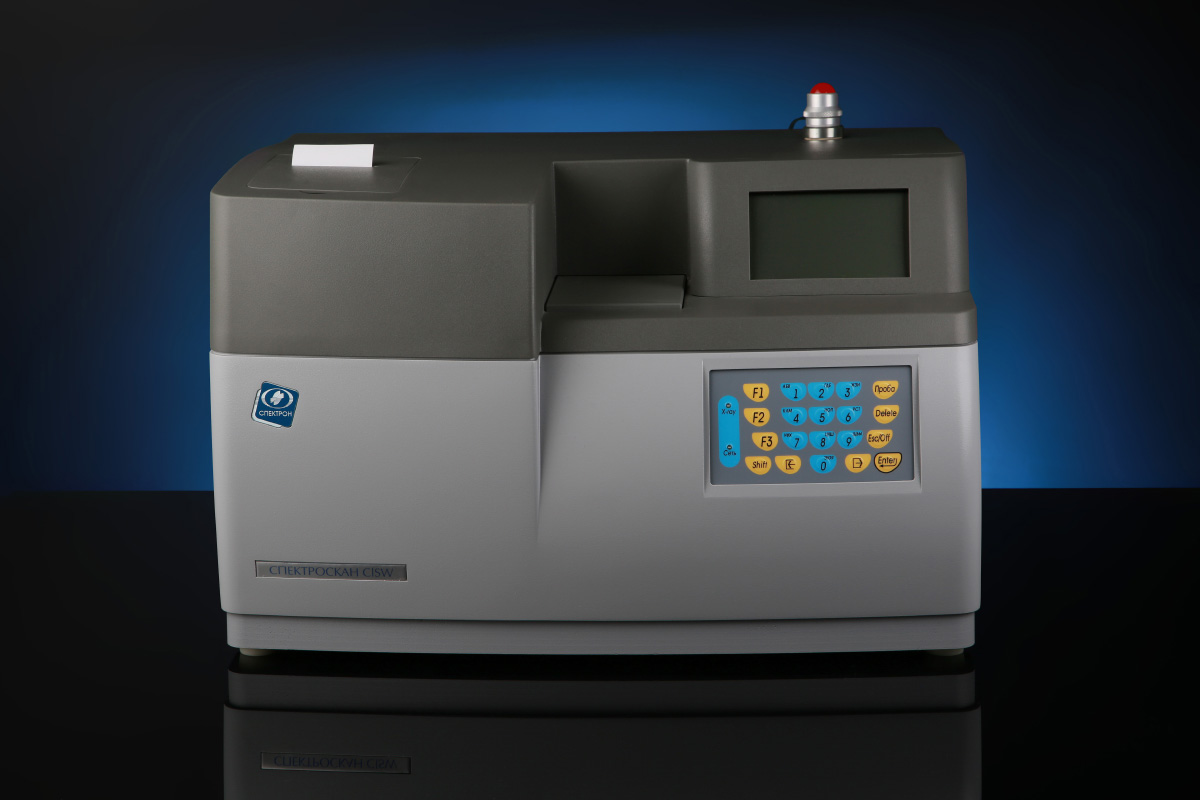

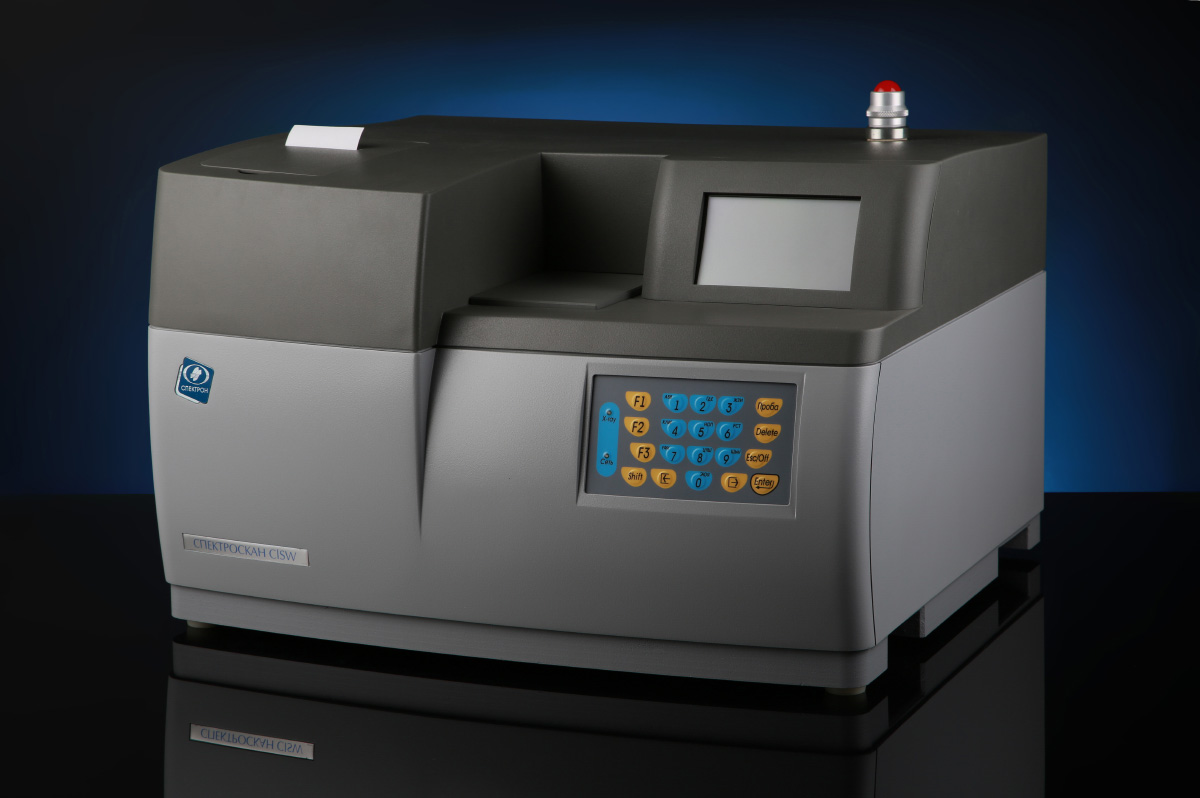

Анализатор хлора и серы СПЕКТРОСКАН CLSW
Прибор разработан на базе анализатора СПЕКТРОСКАН SW-D3, позволяет определять массовую долю хлорорганических соединений в нефти по ГОСТ Р 52247-2021 (метод В) и ГОСТ 33342-2015 (метод В), содержание серы в автомобильном топливе, нефти и жидких нефтепродуктах в соответствии с ГОСТ Р 52660-2006 / ГОСТ ISO 20884-2016 и ГОСТ Р 53203-2022 / ГОСТ 33194-2014, а также определять массовую долю хлора и серы в любых жидких пробах в соответствии со стандартизированными методиками (методами).
Реализует арбитражные методы определения массовой доли хлорорганических соединений в нефти и содержания серы в автомобильном топливе.
Анализатор успешно прошел межлабораторные испытания в 2023 году по ГОСТ Р 52247-2021. В результате испытаний установлены новые показатели прецизионности для метода определения массовой доли хлорорганических соединений ГОСТ Р 52247-2021, метод В от 1 ppm в нефти с применением анализатора СПЕКТРОСКАН CLSW. 18 апреля 2025 г. утверждено Изменение №1 ГОСТ Р 52247-2021 «Нефть. Методы определения хлорорганических соединений» с датой введения в действие 1 апреля 2026 г. с правом досрочного применения. Изменение №1 содержит расширение диапазона определения массовой доли хлорорганических соединений в нефти для метода В – от 1 млн-1 (мкг/г, ppm)
Реализует арбитражные методы определения массовой доли хлорорганических соединений в нефти и содержания серы в автомобильном топливе.
Анализатор успешно прошел межлабораторные испытания в 2023 году по ГОСТ Р 52247-2021. В результате испытаний установлены новые показатели прецизионности для метода определения массовой доли хлорорганических соединений ГОСТ Р 52247-2021, метод В от 1 ppm в нефти с применением анализатора СПЕКТРОСКАН CLSW. 18 апреля 2025 г. утверждено Изменение №1 ГОСТ Р 52247-2021 «Нефть. Методы определения хлорорганических соединений» с датой введения в действие 1 апреля 2026 г. с правом досрочного применения. Изменение №1 содержит расширение диапазона определения массовой доли хлорорганических соединений в нефти для метода В – от 1 млн-1 (мкг/г, ppm)
Определение массовой доли хлорорганических соединений в нефти предусматривает отбор пробы нефти, отгонку фракции нафты (204ºC), отмывку нафты от сероводорода и неорганических хлоридов. В нафту, выделенную из нефти, вводят внутренний стандарт – раствор висмута в неполярном растворителе – и проводят анализ.
При определении содержания серы анализ проводят без дополнительной подготовки пробы.
Действия оператора при выполнении измерений сведены к минимуму:
- со встроенной клавиатуры вводят номер/название пробы;
- пробу заливают в две кюветы;
- полученные образцы помещают в анализатор и запускают измерения.
Все последующие действия анализатор выполняет автоматически без участия оператора:
- рассчитывает и выводит на дисплей содержание хлора и/или серы в пробе;
- рассчитывает сходимость - разницу в определении массовой доли элемента в первом и втором образцах;
- распечатывает на встроенном принтере результаты измерений.
При определении содержания серы анализ проводят без дополнительной подготовки пробы.
Анализатор является собственной разработкой НПО «СПЕКТРОН». Прибор изготавливается в Санкт-Петербурге преимущественно из отечественных компонентов. Имеется заключение Минпромторга о производстве продукции на территории РФ.
Действия оператора при выполнении измерений сведены к минимуму:
- со встроенной клавиатуры вводят номер/название пробы;
- пробу заливают в две кюветы;
- полученные образцы помещают в анализатор и запускают измерения.
Все последующие действия анализатор выполняет автоматически без участия оператора:
- рассчитывает и выводит на дисплей содержание хлора и/или серы в пробе;
- рассчитывает сходимость - разницу в определении массовой доли элемента в первом и втором образцах;
- распечатывает на встроенном принтере результаты измерений.
Возможности прибора для решения конкретной задачи требуют отдельного уточнения.

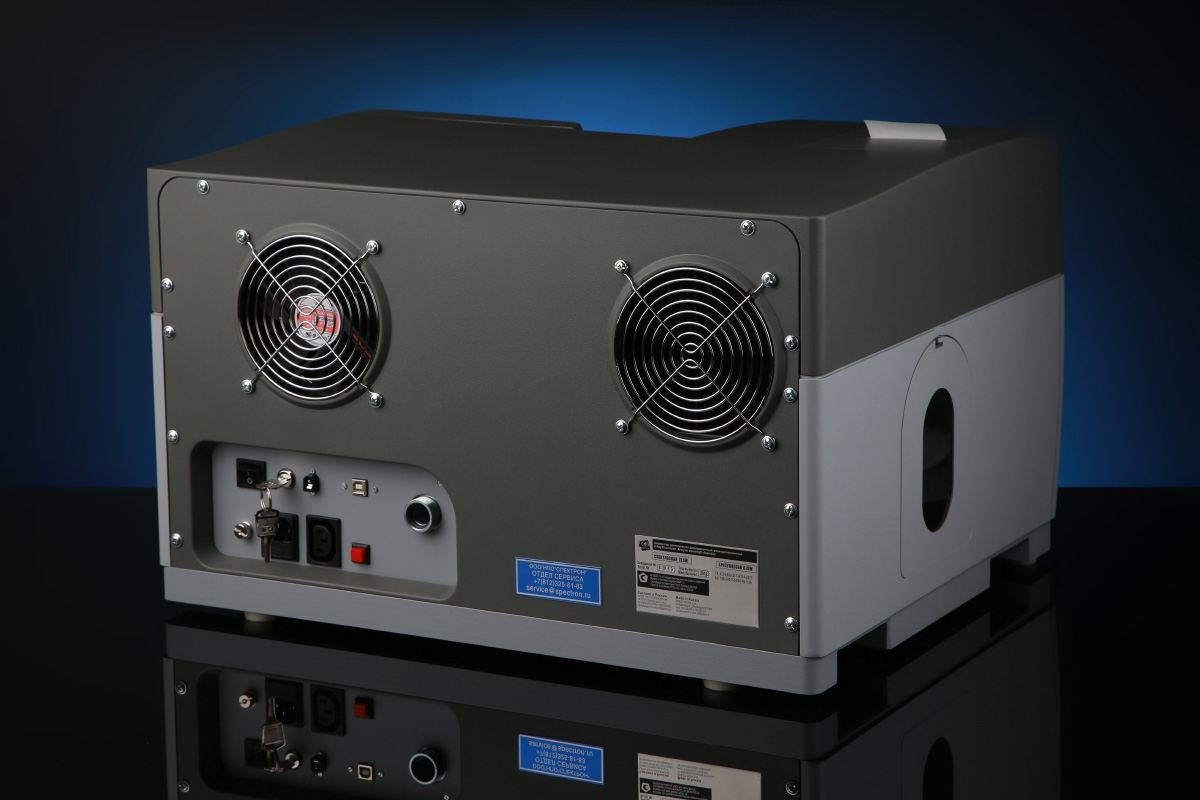

Анализатор представляет собой настольный прибор, управление которым осуществляется с помощью встроенного микропроцессорного компьютера. Конструктивно анализатор состоит из двух блоков: спектрометрического блока и блока вакуумного насоса.
Спектрометрический блок включает в себя блок водяного охлаждения замкнутого типа и спектрометрический тракт, который вакуумируется при помощи вакуумного насоса. При этом анализируемые образцы остаются на воздухе.
В результате межлабораторных испытаний анализатора в 2023 году установлены показатели прецизионности по ГОСТ Р 52247-2021 метод В при определении массовой доли хлорорганических соединений от 1 ppm в нефти:
предел повторяемости, r=0,3 + 0,05 X ;
предел воспроизводимости, R =0,6 + 0,2 X.
|
АНАЛИТИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||
|
Определяемый элемент |
Cl (хлор) |
S (сера) |
|
Предел обнаружения |
0,1 мг/кг (ppm) за 600 с |
0,2 мг/кг (ppm) за 300 с |
|
Диапазон показаний массовой доли хлора и серы (вариативно) |
от 0,1 мг/кг до 1,0 % |
от 0,2 мг/кг до 5,0 % |
|
Способ выделения линии |
дифракция на кристалле |
|
|
Рентгенооптическая схема |
по Иоганну |
|
|
Кристалл-анализатор |
пиролитический углерод С(002) |
|
|
Рентгеновская трубка |
с хромовым или титановым анодом |
|
|
Время измерения двух параллельных образцов (1 проба) |
от 8 минут |
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|

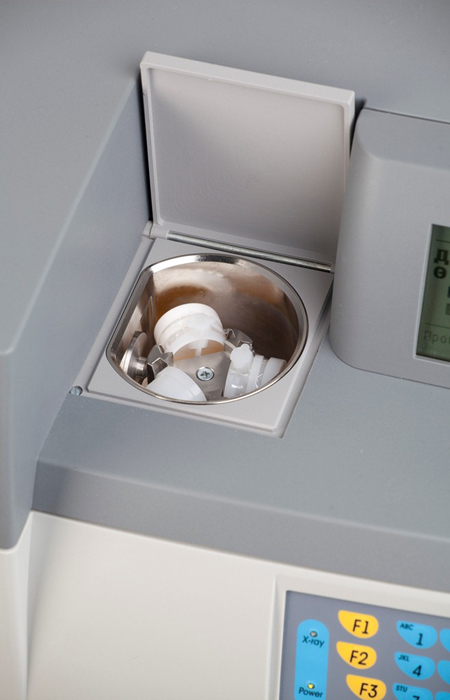

Пробозагрузочное устройство |
боковое, на три образца (автоматическое), установка образцов - вертикальная |
|
Кюветы: диаметр, объем |
∅32 мм, V 8 см3, вентилируемые |
|
Мощность рентгеновской трубки |
160 Вт |
|
Программное обеспечение |
|
|
Интерфейс |
встроенный дисплей и термопринтер, USB-интерфейс с PC |
|
Габаритные размеры и масса (не более) |
530х480х340 мм, 40 кг – спектрометрический блок |
|
|
350х250х400 мм, 20 кг – вакуумный насос |
|
Энергопотребление |
220 В, ~ 50 Гц, 750 Вт |
Благодаря специально разработанной конструкции анализатора и примененным техническим решениям, достигнуты следующие преимущества:
- не требуется продувка измерительного тракта гелием;
- предел обнаружения хлора от 0,1 ppm;
- предел обнаружения серы от 0,2 ppm;
- анализатор прост в обращении;
- настольный, не занимает много места;
- трехпозиционное пробозагрузочное устройство позволяет одновременно загрузить в прибор два параллельных образца;
- благодаря боковому расположению пробы:
- для анализатора разработаны специальные вентилируемые кюветы, позволяющие анализировать сильногазящие нефтепродукты.
Анализаторы СПЕКТРОСКАН CLSW – единственные анализаторы, в руководство по эксплуатации которых включена аттестованная методика ФР.1.31.2020.37472. Методика позволяет:
- провести оценку результатов, полученных при анализе фракции, выкипающей до температуры 204 °С. Соответствие их требованиям методики, гарантирует соответствие конечного результата показателям прецизионности на нефть, установленным в ГОСТ Р 52247-2021 метод В.
- провести оценку приемлемости градуировочной зависимости, построенной в соответствие с п. 10.4.8 ГОСТ Р 52247-2021, что исключает возможные ошибки при проведении испытаний.
Прецизионность метода определения содержания органических хлоридов в нефти с применением анализатора СПЕКТРОСКАН CLSW полностью соответствует требованиям ГОСТ Р 52247-2021 (метод В) с Изменением №1, что подтверждено межлабораторными испытаниями.
- не требуется продувка измерительного тракта гелием;
- предел обнаружения хлора от 0,1 ppm;
- предел обнаружения серы от 0,2 ppm;
- анализатор прост в обращении;
- настольный, не занимает много места;
- трехпозиционное пробозагрузочное устройство позволяет одновременно загрузить в прибор два параллельных образца;
- благодаря боковому расположению пробы:
- исключены погрешности, вызванные наличием воды и пузырей воздуха в нефтепродуктах;
- исключено загрязнение нефтепродуктами внутренних узлов анализатора;
- исключена погрешность, связанная с загрязнением дополнительной защитной пленки;
- кюветное отделение легко моется;- информация о пробе и результат анализа отображаются на дисплее и распечатываются на встроенном принтере;
- для анализатора разработаны специальные вентилируемые кюветы, позволяющие анализировать сильногазящие нефтепродукты.
Анализаторы СПЕКТРОСКАН CLSW – единственные анализаторы, в руководство по эксплуатации которых включена аттестованная методика ФР.1.31.2020.37472. Методика позволяет:
- провести оценку результатов, полученных при анализе фракции, выкипающей до температуры 204 °С. Соответствие их требованиям методики, гарантирует соответствие конечного результата показателям прецизионности на нефть, установленным в ГОСТ Р 52247-2021 метод В.
- провести оценку приемлемости градуировочной зависимости, построенной в соответствие с п. 10.4.8 ГОСТ Р 52247-2021, что исключает возможные ошибки при проведении испытаний.
Прецизионность метода определения содержания органических хлоридов в нефти с применением анализатора СПЕКТРОСКАН CLSW полностью соответствует требованиям ГОСТ Р 52247-2021 (метод В) с Изменением №1, что подтверждено межлабораторными испытаниями.
Название
Название
Сертификат об утверждении типа CLSW в РФ от 28.05.2024.pdf
Экспертное заключение о радиационной безопасности
CLSW_Сертификат о происхождении товара СТ-1_20.11.2023.pdf
Декларация о соответствии
Анализатор разработан специально для определения хлорорганических соединений в нефти, а также серы в нефти и нефтепродуктах и позволяет решать следующие задачи:
1. Определение хлорорганических соединений в нефти по ГОСТ Р 52247-2021 (метод В). Нефть. Методы определения хлорорганических соединений.
2. Определение массовой доли серы в автомобильном топливе по
ГОСТ Р 52660-2006 и ГОСТ ISO 20884-2016. Топлива автомобильные. Метод определения содержания серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны.
3. Определение массовой доли серы в нефти и нефтепродуктах
ГОСТ Р 53203-2022. Нефтепродукты. Определение серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны.
3. Определение массовой доли серы в нефти и нефтепродуктах
ГОСТ Р 53203-2022. Нефтепродукты. Определение серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны.
4. Определение массовой доли серы в нефти и нефтепродуктах по ГОСТ 33194-2014. Нефть и нефтепродукты. Определение содержания серы методом рентгенофлуоресцентной спектрометрии с волновой дисперсией.
Образец для настройки KCl
Образец для настройки KO-D3
Образец для настройки GR
Узел щели входной
Карбоксилатный антифриз Sintec PREMIUM G12+
Термобумага для принтера
Пленка полиэтилентерефталатная 3,0 мкм (рулон 100 м)
Кювета вентилируемая диаметр 32 мм (упаковка 100 шт)
Пипетка Пастера
Стандартный образец массовой доли серы в минеральном масле (600 ppm)
Стандартный образец Bi в минеральном масле 5000ppm (50g)
«Комплект образцов для градуировки анализатора СПЕКТРОСКАН CLSW при определении
содержания хлорорганических соединений в нефти согласно ГОСТ Р 52247-2021»
Образец для градуировки: ГО раствора хлорбензола и висмута в изооктане 0 мкг/г хлора 5 мл
Образец для градуировки: ГО раствора хлорбензола и висмута в изооктане 2 мкг/г хлора 5 мл
Образец для градуировки: ГО раствора хлорбензола и висмута в изооктане 5 мкг/г хлора 5 мл
Образец для градуировки: ГО раствора хлорбензола и висмута в изооктане 10 мкг/г хлора 5 мл
Образец для градуировки: ГО раствора хлорбензола и висмута в изооктане 20 мкг/г хлора 5 мл
Образец для градуировки: ГО раствора хлорбензола и висмута в изооктане 50 мкг/г хлора 5 мл
